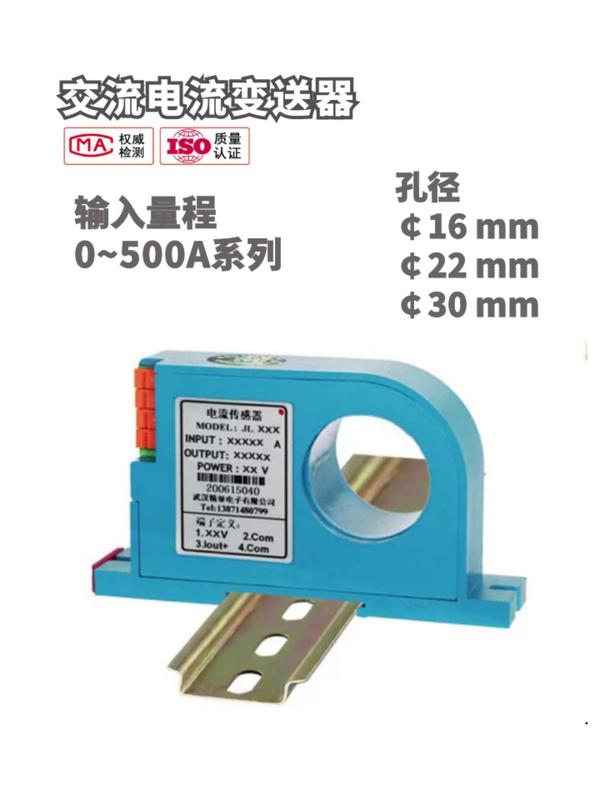

交流电流变送器输入量程0~500A 多种孔径

￥110.00

产品详情

产品参数

产品评论

交流电流变送器50A 100A 200A 250A 300A 400A RS485接口输出

1.性能参数

原边额定电流: 5A;10A;50A;100A;200A;300A；400A；用户指定

额定输出: 1V;2V;5V;10V;DC0~20mA;DC4~20mA;RS485;用户指定

辅助电源: DC5V，DC12V ,DC24V ,DC±5V，220V;用户指定

负载能力: 电压输出：5mA

电流输出：6V

线性度：0.1%

准确度：0.1%;0.2%;0.5%

过载能力：30倍标称输入

隔离耐压：3kV/50Hz,1Min

失调电压：≤10mV

温度漂移：≤100PPM/℃

频带宽度: 20~5KHz

消耗电流: 〈5mA+输出电流

响应时间: <250Ms

工作温度: -10℃~+70℃

储存温度:-25℃~+85℃

安装方式：标准导轨+平面螺钉固定

工作原理：新型电磁隔离

产品用途：用于测量交流电流，特别使用于工频50Hz正弦波交流电流

产品优势：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，穿孔输入，无插入损耗

产品应用：广泛用于测量交流电流的场所

2.产品外形尺寸(mm)及接线定义图:

使用说明：产品规格参数及端子定义以产品标识为准。

数字量RS485接口输出通讯:

一、物理接口：

串行通信采用RS485。

传输方式为半双工异步方式，起始位1位，数据位8位，停止位1位，无校验。

数据传输速率默认9600bps（可修改）。使用MODBUS通信协议中的RTU模式。

地址出厂默认为0x01、波特率默认9600bps。

二、读所有数据命令举例：

COMMAND(下传命令)：

0x01 0x03 0x00 0x56 0x00 0x01 0x64 0x1A

RETURN(返回信息)：

0x01 0x03 0x02 0x24 0xF6 0x23 0x02

从设备地址功能码寄存器个数 A/D-H A/D-L CRC-L CRC-H

说明：A/D-H=0x24，A/D-L=0xF6合成为十六进制=0x24F6返回数据计算：IZ=I/1000;I代表返回的数据值；如返回数据为0x24F6=9462(十进制)，则实际电流IZ=9462/1000=9.462mA（此为漏电流传感器计算，不同机型具体以输入输出对照表为准）。

三、修改地址命令举例：（地址由原来的01变为02）

COMMAND(下传命令)：

0x01 0x10 0x00 0x57 0x00 0x01 0x02 0x00 0x02 0x2A 0x76

ADD1 ADD2 CRC-L CRC-H

RETURN(返回信息)：

0x02 0x10 0x00 0x57 0x00 0x01 0xB0 0x2A

说明：以上命令ADD1为原来传感器的编号，ADD2是新改的传感器支路编号。

当地址为ADD1=0xFA时是广播命令,则不管RS485总线上的漏电流传感器地址是多少，本命令一律将地址改为ADD2；出厂默认地址0x01。

四、修改波特率命令举例：（将波特率改为4800bps）

COMMAND(下传命令)：

0x01 0x10 0x00 0x20 0x00 0x01 0x02 0x00 0x05 0x61 0x33

从设备地址写入波特率代码 CRC-L CRC-H

说明：波特率代码设置：03—1200bps 04—2400bps 05—4800bps 06--9600bps 07—19200bps；修改波特率时，可能返回不规则代码，不用在意，按修改后对应的波特率通信即可；出厂默认波特率9600bps。

传感器可通过RS485/RS232转换器与计算机连接，用串口调试助手与其通信，检测传感器是否正常。

五、传感器与计算机连接示意图（以温度传感器为例）：

备注：传感器采用MODBUS通讯协议中的RTU模式，RTU帧格式如下：

RTU 帧:使用RTU 模式，消息发送至少要以3.5 个字符时间的停顿间隔开始。在网络波特率下多样的字符时间，这是最容易实现的(如下图的T1-T2-T3-T4 所示)。传输的第一个域是设备地址。可以使用的传输字符是十六进制的0...9,A...F。网络设备不断侦测网络总线，包括停顿间隔时间内。当第一个域（地址域）接收到，每个设备都进行解码以判断是否发往自己的。
