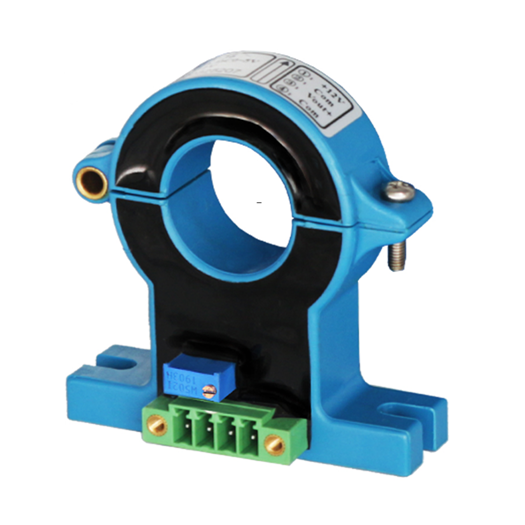

开合式霍尔电流变送器50A ,100A,150A ,200A ,300A ,400A, 500A

应用霍尔开环原理，可隔离测量交流，直流，脉冲及任意波形！

输入电流： 50A~500A

输出方式：DC0-5V/4~20mA或其他

供电：DC12V/24V

精度：±1.0%

穿孔孔径:￠20mm

安装方式：平面螺钉固定

备注:交流最小可做到0-20A,直流最小可做到0-50A

工作原理 ：开环 直测式

产品用途 ：用于测量直流﹑交流﹑脉冲电流及其它器任意波形电流

产品优势 ：性能/价格比高，耗电损，体积小，重量轻，安装简便，

穿孔输入，无插入损耗

产品应用：变频调速系统，电焊机，电化学，电源监控，电力机车，电机启动保护

技术参数:

原边额定电流: 50A;100A；200A；300A；500A；用户指定

额定输出     : 1V;4V;5V；用户指定

辅助电源 :DC±5V，DC±12V ,DC±15V,DC+12V,DC+15V,DC+24V

负载能力     : 5mA

线性度    ：0.5%

准确度       ：1.0

隔离耐压   ：3kV/50Hz,1Min

失调电压     ：≤20Mv

温度漂移   ：≤0.1%/℃

频带宽度     : DC~20KHz

di/dt跟随 :>50A/uS

消耗电流     : ≤25mA

响应时间   : <20uS

工作温度    : -10℃~+70℃

储存温度   : -25℃~+85℃

外形尺寸(mm)及接线图示

使用说明：

当原边电流沿传感器箭头方向流动时，在输出端获得正向电流，原边母排温度不得超过80℃.
